有这一篇，阀门能选明白喽

一、明确使用需求

1. 功能需求

• 截断/隔离
  ：闸阀、球阀、旋塞阀
• 调节流量
  ：截止阀、调节阀、蝶阀
• 防止倒流
  ：止回阀（升降式、旋启式）
• 安全保护
  ：安全阀、减压阀

2. 操作方式

• 手动、电动、气动、液动（根据操作便利性和自动化需求选择）。

---

二、核心参数分析

1. 介质特性

• 类型
  ：水、蒸汽、空气、油、酸碱、腐蚀性介质等。
• 示例
  ：含氯离子介质需选用耐氯腐蚀材质（如316L不锈钢）。
• 状态
  ：气体（需考虑压缩性）、液体（粘度影响密封性）。
• 温度
  ：高温需选耐高温材料（如陶瓷、特殊合金），低温需考虑冷脆性。
• 毒性/危险性
  ：需防爆阀门或加长手柄（如化工管道）。



2. 压力与流量

• 公称压力（PN）
  ：匹配管道系统压力等级（如PN1.6对应16bar）。
• 工作压力范围
  ：阀门需在最大允许压力内工作，留10%~20%安全余量。
• 流量要求
  ：通过计算流速（一般液体≤2.5m/s，气体≤15m/s）选择阀门通径。



3. 管道条件

• 管径
  ：阀门公称通径（DN）需与管道一致（注意法兰/螺纹连接匹配）。
• 连接方式
  ：法兰、螺纹、焊接、卡箍等（高压管道优先法兰连接）。
• 安装空间
  ：球阀、蝶阀占用空间小，适用于狭窄位置。

---

三、材质选择要点

介质	推荐材质	备注
普通水	铸铁、PVC、铜	铸铁经济耐用，PVC耐腐蚀
蒸汽	铸钢、不锈钢（304/316）	高温需考虑热膨胀系数
强酸/碱	不锈钢（316L）、哈氏合金	浓硫酸需选用氟橡胶密封
油类	铸钢、黄铜	高粘度油需选大通径阀门

---

四、常见阀门类型对比

阀门类型	特点	适用场景
闸阀	全开全关，密封性好	干管截断、高压系统
截止阀	调节流量精确，但阻力较大	低压管路、精细化流量控制
球阀	开关迅速，维护方便	管道分支、介质洁净（如饮用水）
蝶阀	体积小、重量轻，适合大口径管道	风管、大流量液体（需选对夹式）
止回阀	自动防止倒流	消防水泵出口、锅炉给水管路

---

五、附加注意事项

1. 密封性要求：




• 高压或高危介质选择双密封结构（如波纹管密封）。
• 需频繁启闭时避免选用易磨损材质（如橡胶密封）。



2. 经济性原则：




• 优先选择标准化产品，减少定制成本。
• 维护周期长的工况可适当提高初期投入（如316L vs 普通钢）。



3. 法规标准：




• 符合国家规范（如GB/T、ASME、DIN）及行业标准（如石油化工HG/T）。

---

六、选型流程总结

需求分析 → 确定功能 → 明确介质参数 → 计算压力/流量 → 材质匹配 → 对比阀门类型 → 验证安装条件 → 成本评估

示例：

• 家用冷水管道
  ：DN15 PVC球阀（经济、耐腐蚀）。
• 化工厂酸碱管路
  ：DN50 316L法兰闸阀（耐强腐蚀、双密封）。

如需进一步细化某类工况的选型，可提供具体参数后针对性解答！

七、中国国家标准（GB/T）阀门型号规则

中国阀门型号通常采用字母+数字组合形式，：

（一）、完整型号示例解析

以 G41H-16C DN50 为例：

• G
  ：截止阀
• 4
  ：手动驱动
• 1
  ：法兰连接
• H
  ：密封面为不锈钢（304）
• 16
  ：公称压力PN1.6（≈16bar）
• C
  ：阀体材料为碳钢（WCB）
• DN50
  ：公称通径50mm



（二）、分为以下几部分（顺序固定）

1、阀门类型代号（一个字母）

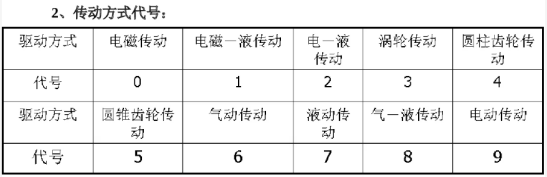

2、传动方式代号（一个数字）

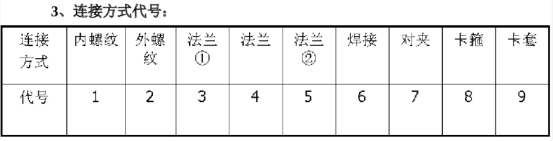

3、连接方式代号（1个数字）

4. 结构特征代号（1个数字）

数字	结构特征	示例
1	直通式	截止阀默认结构
4	角式	改变介质流向（如J44H-4）
5	Y型三通式	分流或合流管路

5. 密封面材料代号（1个字母）

代号	密封面材料	适用介质
H	不锈钢（304/316）	水、蒸汽、弱腐蚀性介质
T	氯丁橡胶	水、空气
X	塑料（如PTFE）	酸碱、强腐蚀性介质
F	氟橡胶	高温、强化学介质

6. 公称压力代号（1个数字）

数字	公称压力（MPa）	对应标准
1	1.0	PN1.0（≈10bar）
4	4.0	PN4.0（≈40bar）
16	16.0	PN16（≈160bar）

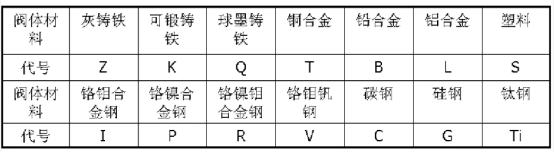

7、阀体材料

8. 公称通径（DN）

标识	示例	说明
DN25	DN25	公称通径25mm
DN100	DN100	公称通径100mm

---
