气动执行器

气动执行器以压缩空气为动力源，输出 0～90° 角行程，驱动球阀、蝶阀、旋塞阀、风阀完成开关或调节。行业主流分为两大类：齿轮齿条式（AT 型）、拨叉式（AW 型），也是项目最常用两种结构。

一、两大主流结构区分

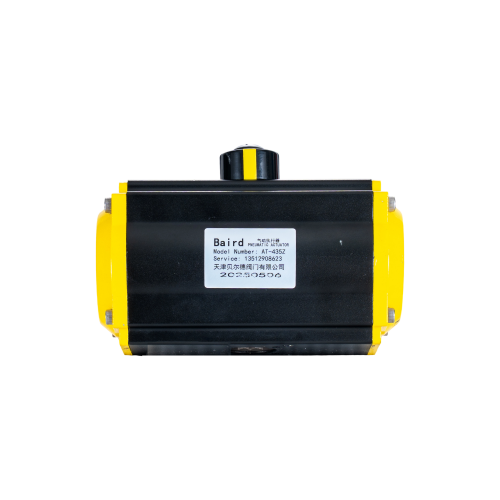

1. 齿轮齿条式气动执行器（AT 系列）

原理：气压推动活塞，带动齿条啮合齿轮，转化为旋转输出。

扭矩特点：全程扭矩基本恒定
扭矩范围：小扭矩～中等扭矩（最大一般≤1000Nm）
优势：外形紧凑、体积小、性价比高；动作平稳
适用：DN200 以内中小口径球阀、三片式球阀、PVC 球阀、通风风阀

2. 拨叉式气动执行器（AW 系列，你上一条咨询）

原理：活塞推动滑块驱动拨叉旋转。

扭矩特点：两端扭矩大、中间扭矩小（U 型曲线），启动破开扭矩强
扭矩范围：覆盖大扭矩，最高可达几十万牛米
优势：抗高压差、不易卡阀，重载可靠性强
适用：DN300 以上大口径蝶阀、固定球球阀、高压工艺阀门

二、功能形式（通用两种）

双作用 DA（无弹簧） 气源交替进气实现开、关；失气保持原位；成本更低；无安全联锁要求选用。
单作用 SR（弹簧复位） 通气动作，断气依靠弹簧自动复位；两种安全模式：
FC 失气关闭
FO 失气打开多用于化工、燃气、危化管路安全联锁场景。

产品特点

联系我们

使用寿命长

安全性能强

适应性充足

环保能耗低

规格参数

一、技术参数

旋转角度：0～90°，两端行程可调 ±5°
工作气源：0.3～0.8 MPa（3～8bar 洁净压缩空气）
安装接口：ISO5211；顶部 NAMUR 标准，可直装电磁阀、定位器、回讯器
工作温度：标准 -20℃～+80℃；可选低温型 - 40℃、高温型 + 150℃
防护等级：IP65；可选防爆 ExdⅡBT4 / ExdⅡCT6

二、选型清单

结构形式：齿轮齿条 AT / 拨叉 AW
类型：双作用 DA / 单作用 SR；单作用注明 FC/FO
输出扭矩、现场气源压力
是否配套手动蜗轮机构
控制方式：开关型 / 4～20mA 调节型（配定位器）
附件清单：电磁阀电压、限位开关、气源处理三联件
使用环境：普通 / 防爆、温度范围、防护等级
配套阀门类型
